전기 차량 구성품

고전압 구성품

EV 구성품이 설명선으로 강조 표시된 투명한 차량
  1. 히트 펌프 어셈블리
  2. 전륜 구동 장치
  3. 고전압 구성품용 서비스 접근 패널(펜트하우스)
  4. 고전압 배터리
  5. 고전압 버스바
  6. 후륜 구동 장치
  7. 충전 포트
Informational PurposesAn informational icon, calling your attention
참고
Plaid 버전은 표시하지 않았습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
고전압 시스템에는 사용자가 직접 수리할 수 있는 부품이 없습니다. 고전압 구성품, 케이블 또는 커넥터를 해체, 탈거 또는 교체하지 마십시오. 일반적으로 고전압 케이블은 쉽게 식별하도록 주황색 피복을 사용합니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
Model X에 부착된 레이블에 쓰인 지침을 모두 읽고 따르십시오. 이 레이블은 귀하의 안전을 위한 것입니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
가능성은 낮지만 화재가 발생하는 경우 지역 응급구조대에 즉시 연락하십시오.

충전 장비

특별히 Model X을(를) 충전하기 위해 설계된 충전 장비는 Tesla에서 구입할 수 있습니다.

해당 지역에서 사용할 수 있는 충전 장비에 대한 정보는 http://shop.tesla.com(으)로 이동하십시오.

  • 주차 공간에 설치하는 월 커넥터는 일상적인 사용을 위해 차량을 충전하는 가장 빠른 방법입니다.
  • 모바일 커넥터를 사용하면 가장 일반적으로 사용되는 전원 콘센트에 연결할 수 있습니다. 모바일 커넥터를 사용할 때는 스마트 어댑터(필요한 경우)를 모바일 커넥터에 연결하고 전원 콘센트에 연결한 다음 차량에 전원을 연결합니다.
  • Tesla는 해당 지역에서 가장 일반적으로 사용하는 공용 충전 스테이션에 연결할 수 있도록 어댑터도 제공합니다. 공용 충전 스테이션에서 먼저 어댑터를 스테이션의 충전 커넥터에 연결한 다음 차량에 전원을 연결합니다.

응급구조대 루프

Model X 전면 트렁크 내부에 응급 상황에서 절단하여 고전압을 해제할 수 있는 응급구조대 루프가 장착되어 있습니다. 다음 단계를 따라 응급구조대 루프의 위치를 확인하고 고전압 시스템을 해제합니다.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
항상 훈련 받은 응급구조대가 차량의 화재를 진압하고 고전압 구성품이 손상되었을 가능성이 있는 차량에 접근하도록 하십시오.
  1. 후드를 엽니다(전면 트렁크 참조).

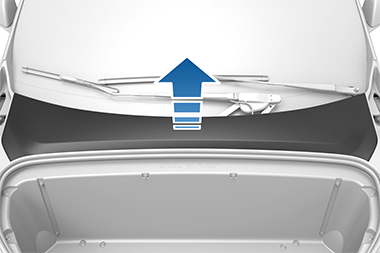

  2. 액세스 패널을 위로 당겨 패널을 제 위치에 고정하는 클립을 분리합니다.
    파란색 화살표가 위를 가리키는 전면 트렁크 액세스 패널

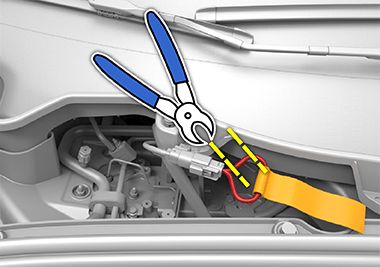

  3. 응급구조대 루프 양쪽을 절단하여 고전압 시스템을 해제합니다.
    노란색 점선 2개가 빨간색 와이어를 가로지르는 응급구조대 루프와 와이어 절단기
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    항상 응급구조대 루프 양쪽을 모두 잘라 전체를 제거합니다. 이렇게 하여 전선이 실수로 다시 연결되는 것을 방지합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    고전압 시스템은 비활성화 후 전류가 없어질 때까지 2분이 필요합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    응급구조대 루프를 양쪽 모두 절단한 경우라도 모든 고전압 구성품에 전류가 흐르고 있다고 가정하십시오. 고전압 부성품을 절단하거나 손상시키거나 만지면 심각한 부상 또는 사망에 이를 수 있습니다.
